domingo, 26 de febrero de 2017

¿Porqué es necesario fomentar el autoconsumo eléctrico?

Recupero una entrada del blog "certificadosenergeticos.com" porque creo que es muy importante que la información llegue a todos.

Esta es la propuesta que la oposición prácticamente al completo ha presentado en el Congreso con fecha 25 de Enero de 2017. Una proposición de ley de fomento del autoconsumo en España, un país privilegiado por su localización geográfica en cuanto a horas de radiación solar, que declara el derecho de todos los españoles a producir y vender su propia electricidad ya que elimina una de las principales trabas, el famoso ‘impuesto al sol’ o ‘peaje de respaldo’. En este post te contamos brevemente los argumentos que justifican la necesidad de promover el autoconsumo eléctrico en España y qué dice dicha proposición ¿Y tú qué opinas? ¿Saldrá adelante esta propuesta? ¿Conoces todos los beneficios del autoconsumo? Participa con tus comentarios.


¿Porqué es necesario fomentar el autoconsumo eléctrico?
1. Tomar medidas urgentes ante la amenaza del cambio climático, entre ellas la promoción del autoconsumo.

Y así se acordó en la Convención Marco sobre el Cambio Climático de las Naciones Unidas en el Acuerdo de París alcanzado en Diciembre de 2015. No basta firmar, hay que actuar.

La energía eléctrica es una de las principales causas del aumento de las emisiones de gases de efecto invernadero principal motor del cambio climático provocado por la actividad de las personas.
2. El autoconsumo promueve el respeto por el Medio Ambiente y favorece la Calidad de Vida.

La Constitución Española recoge en su artículo 45. Medio Ambiente y Calidad de Vida lo siguiente:


1. Todos tienen el derecho a disfrutar de un medio ambiente adecuado para el desarrollo de la persona, así como el deber de conservarlo.
2. Los poderes públicos velarán por la utilización racional de todos los recursos naturales, con el fin de proteger y mejorar la calidad de la vida y defender y restaurar el medio ambiente, apoyándose en la indispensable solidaridad colectiva.
3. Para quienes violen lo dispuesto en el apartado anterior, en los términos que la ley fije se establecerán sanciones penales o, en su caso, administrativas, así como la obligación de reparar el daño causado.
3. El autoconsumo permite reducir la dependencia de las importaciones de combustibles fósiles

La proposición de Ley argumenta que el autoconsumo eléctrico no implica coste adicional alguno al sistema eléctrico, por lo que no tiene sentido gravar el autoconsumo con el famoso impuesto al sol o peaje de respaldo. El motivo es muy simple:


El espectacular desarrollo tecnológico unido a los altos niveles de radiación de nuestro país permiten que instalaciones de tecnologías como la solar fotovoltaica sean hoy en día rentabilizadas directamente mediante ahorros en la factura de suministro eléctrico sin necesidad de ningún tipo de ayuda. Además, el autoconsumo energético favorece la disminución de la importación de combustibles fósiles, permitiendo equilibrar la balanza comercial y fortaleciendo la independencia energética de nuestro país.

Pues lo dice bien claro, independencia energética de las importaciones en primer lugar. En 2014 el periódico digital Energía Renovables publicaba esta noticia: España se gasta 120 millones de euros cada día en importar combustibles fósiles. Combustibles fósiles que se pueden sustituir por fuentes de energía renovable in situ. Fuentes de energía renovable que permiten destinar el presupuesto para importar energía contaminante a otros fines. En segundo lugar, la rápida amortización de la inversión en un país en el que el precio de la luz puede llegar a subir un 50% en el mes más frío del año, además de la reducción de los costes de las instalaciones de autoconsumo gracias al avance tecnológico y la alta radiación solar en nuestro país. Una instalación fotovoltaica doméstica podría cubrir la demanda eléctrica no sólo de los equipos y aparados de un hogar, sino también del vehículo eléctrico.


4 El modelo de autoconsumo permite la generación distribuida como alternativa más eficiente a la generación centralizada

La necesidad de descentralizar la producción eléctrica. El modelo actual de producción eléctrica es obsoleto sobre todo teniendo en cuenta las pérdidas debido a su transporte desde el lugar de producción hasta el punto de consumo. Por cada 3 unidades de energía generada llega 1 al punto de consumo.


5. El 31 de Diciembre de 2020 todos los edificios nulos serán de consumo nulo de energía por ley

Y en este requisito entra en juego la generación de energía in situ a partir de fuentes de energía renovable.

La cantidad casi nula o muy baja de energía requerida debería estar cubierta, en muy amplia medida, por energía procedente de fuentes renovables, incluida energía procedente de fuentes renovables producida in situ o en el entorno. Definición de edificio de consumo de energía casi nulo, Directiva 2010/21/UE del Parlamento europeo y del Consejo de 19 de mayo de 2010.



El 31 de Diciembre de 2018 para todos los edificio nuevos de la Administración. Estamos en 2017!
La proposición modifica la legislación que frena el fomento del autoconsumo en España

Estos son los cuatro principales cambios para el fomento del autoconsumo en España:
Derecho a auto-consumir energía eléctrica sin ningún tipo de cargo. Auto-consumir no supone un coste para el sistema eléctrico por el simple hecho de que no se hace uso del mismo, es una medida de ahorro. Sin distinción para el que auto-consume con baterías y el que auto-consume instantáneamente. Como consecuencia de eliminar el impuesto, también se elimina el Registro Administrativo.
Se permiten las instalaciones de autoconsumo compartidas.
Simplificación en la tramitación de las instalaciones que no inyecten energía a la red eléctrica.
Un régimen sancionador con sentido común.


Artículos relacionados:


Muchos medios en las redes se hacían eco de esta noticia

domingo, 19 de febrero de 2017

Calzos y separadores en hormigon

Como muchos saben el hormigón funciona en infinidad de ocasiones de manera estructural, en zapatas pilares vigas y losas. Lo que generalmente se desconoce es lo mal que funciona a tracción, es decir, cuando se estira.


Normalmente no existe una tracción pura en el hormigón, básicamente porque hay otras soluciones para este tipo de elemento, pero si hay zonas, en vigas o en losas que trabajan así.


Para solucionar este aspecto se incluye en el hormigón al acero, y pasamos a tener hormigón armado. El acero asume los esfuerzos de tracción y el hormigón protege al acero de los agentes atmosféricos.


Por fin llegamos al tema de hoy en Eficiencia Asequible. Según normativas, atendiendo a las exposiciones de nuestro elemento estructural, el acero deberá tener mas o menos recubrimiento, por ejemplo una viga expuesta al agua de mar o a un almacén de sal deberá tener mas recubrimiento que la viga del salón en Segovia.


Para conseguir y asegurar que esos recubrimientos mínimos se aplican, antiguamente se incluían cascotes, o se ataba la estructura a los encofrados, por suerte hoy en día hay elementos específicos, de muy bajo coste y que funcionan a la perfección.


La primera duda que se plantea es porque en España no se tiene tanto conocimiento de estos elementos. Resulta que hasta hace muy poco el uso de estos elementos se reducía a empresas de prefabricado, y mirando mas por la salud de los moldes que por la de las piezas. posteriormente las normativas se hicieron eco de las obligatoriedades de uso para alargar la vida útil de las construcciones.


Hay que tener en cuenta que el hormigón es un material poroso, y que la vida util se reduce al tiempo en que los agentes corrosivos alcanzan el acero. Cuanto mas profundo sea el recubrimiento, de cara exterior del acero a cara exterior del hormigón mas durara. Una vez alcanzado el acero por los agentes químicos se genera oxido de hierro que multiplica el volumen del metal. gerando fisuras muy características que suelen seguir el camino de las araduras, y reduciendo la capacidad del acero.


En la EHE normativa española que regula la fabricación y puesta en obra del hormigón, se adelantan unos recubrimientos mínimos considerando la vida útil de los elementos a construir de 50 años. Por un lado hay que tener en cuenta que se construye con miras a que las edificaciones duren mas años, y por otro hay que tener en cuenta los parámetros de seguridad que la normativa incluye en el calculo.


Existen separadores de tipo lineal, generalmente para soportar armados de superficie, como losas o zapatas, de seccion constante y con una forma que les impida volcar.


Separadores individuales, que se fijan a las barras mediante alambre o clip, y se usan en vigas o pilares, y proporcionan el mismo recubrimiento en todas las direcciones.


Y separadores extremos, se ponen en final de barras rectas, y aunque son de un uso menos extendido, por la necesidad de hacer patillas en los armados también son necesarios en algunos casos


Enlace: Separadores de hormigon
Enlace: Grupo valero. distanciadores.
Enlace: Consecuencia de no poner separadores
Enlace: Comprar separadores online
Enlace: Tipos de separadores

Vídeo: Colocación de separadores en columna
Vídeo: Cuanto peso aguantan los separadores
Vídeo: Separadores hechos en obra
Vídeo: Separadores en cimentación
Vídeo: Losa de hormigón en cubierta
Vídeo. Separadores hormigón en pilotes

domingo, 12 de febrero de 2017

blower dor en la ubu

Como vimos en la entrada de hace un mes, en la que me presentaba, hace ya tiempo que estudié arquitectura técnica, y aunque hace tiempo que estoy en el almacén de materiales, entre medias me dio tiempo de estudie un máster.


En el máster hicimos una prueba de filtración de aire, mas conocida como blowerdoor. Quiero compartir con vosotros la experiencia y el conocimiento adquirido.

En este caso encontré la documentacion navegando por Internet, de la mano del blog Tecnico competente.


El test de estanqueidad tiene por objetivo eliminar las infiltraciones no deseadas. Lo mejor es hacerlo en el periodo de obra, antes de cerrar la envolvente, justo después de poner la carpintería.

1º-Localización de infiltraciones.

2º.-Medición del flujo V50 (m3/h) (a 50 pascales)

Buscamos la tasa de renovación de aire no controlada.


Principales infiltraciones:

-muros

-conexiones

-ventanas y puertas (sobre todo)

Como se localizan las infiltraciones:

-con la mano

-Anemómetro (mide las corrientes de aire con mucha precisión)

-Generador de Humo

-Termografía Infrarroja (no es necesario una diferencia de temperatura entre exterior e interior).

EJECUCIÓN

Se coloca una lona en una puerta o ventana, con una estructura metálica auto-ajustable.


Se coloca el ventilador:


Se coloca y conectan, el medidor de presión diferencial y el variador de intensidad:



Se mide la presión a la entrada y salida del ventilador y la presión externa e interna del edificio.

Se puede realizar el ensayo automáticamente o manualmente.

Se presuriza a 50 pascales (se saca el aire de la estancia con el ventilador). Tapándose antes los conductos de ventilación.


Se conecta con el exterior:


El ventilador se puede ajustar a distintos volúmenes:


En el momento del ensayo, se hincha la lona; pero a nivel físico no se nota nada.


En este momento, se buscan las infiltraciones, con la cámara termográfica:


Se calibra el equipo, tapando el ventilador, realizando 30 muestras automatizadas. (Si existe una diferencia de 5 pascales, el ensayo es nulo).


Por último, se realiza el ensayo en positivo (despresurización), dándole la vuelta al ventilador. Y ocurre, el efecto contrario:


EL EQUIPO


Se puede alquilar el equipo, aproximadamente por 400 euros, comprarlo por 5500euros, y te pueden cobrar por realizar el test mas la termografía unos 1800 euros.




lunes, 6 de febrero de 2017

Sistema BlowerDoor ¿Como se hace y para qué sirve?

Ya vimos una lo que era un test BlowerDoor, pero, exactamente para que sirve este test, y como se hace.

El otro día comentábamos que no es un invasivo, es decir no nos va a generar ningun tipo de desperfecto en la vivienda. Los profesionales vendrán, harán el test, dejar todo como estaba, y nos emitirán un informe.


Hoy quiero profundizar mas en el proceso, y quiero profundizar en las aplicaciones del test, que sin duda no son pocas.

Un test BlowerDoor lo que mide es la estanqueidad del edificio. Es importante dar dimensión a la palabra edificio, ya que puede ir desde una vivienda unifamiliar , o un merendero, hasta un bloque residencial o una nave industrial.


también es importante destacar que las aplicaciones de termografía o de localización de filtraciones mediante humo, son ajenas al test, aunque van íntimamente ligadas y las características del test facilitan obtener resultados.


Por ultimo antes de empezar a explicar el proceso. Las propias normativas indican unas renovaciones de aire mínimas, por dimensiones o usos de la edificación, sin embargo hay que distinguir entre ventilación(controlada) y filtración.

Lo ideal una vez el edificio es estanco es aplicar la ventilación mediante intercambiadores, ya que conoceremos el volumen renovado y la calidad del aire. también es importante una vez hemos hecho estanco el edificio ventilar, renovar el aire, y ya que podemos decidir cuando, hacerlo en las horas mas propicias.


¿Como se hace?

Dicho esto el test es muy sencillo, Consiste en introducir o extraer aire del interior del edificio. Esto se consigue mediante la colocación de uno o mas ventiladores en un hueco, generalmente en la entrada.

Para preparar el edificio se sellan todas las aberturas de ventilación natura, como son rejillas de ventilación ventilación primaria o extracción de campanas de cocina. Evidentemente, han de estar cerradas las carpinterías, ventanas y puertas de la envolvente.


El sistema blowerdoor toma datos a través de unas sondas, colocadas en el interior y el exterior del edificio, y lo envía a un ordenador, para introducirlo en un software. Al software hay que introducirle previamente datos de la vivienda, como puede ser volumen o superficie.

Con todo montado se pone a funcionar el ventilación y se mide el caudal de aire que extrae el ventilador a una diferencia de presión interior-exterior, generalmente 50 pascales. Se puede realizar el test a una diferencia menor, si el caudal de filtraciones incontroladas es muy grande, sin embargo el test no sera completamente fiable.


Con este test se puede calcular el numero de renovaciones por hora o la superficie de hueco equivalente, es decir la ventana abierta a la que equivaldría la suma de todas las filtraciones.

¿Para qué sirve?

El uso mas habitual es el de identificar las filtraciones de aire en uso residencial, pero se puede entender el mismo ensayo a identificar las filtraciones en salas que en principio deberían de ser estancas, como pueden ser los quirófanos en hospitales o los laboratorios.


También se aplica en conductos de aire o en cámaras frigoríficas, donde las perdidas, por pequeñas que sean, representan un consumo de energía importante.



De la misma manera de pueden localizar grietas en cubiertas o en fachadas muy expuestas, de manera que sirva de apoyo a localizar filtraciones de agua, mas conocidas como goteras.

Enlace: BlowerDoor
Enlace: Oficial Apliter
Enlace: Wikipedia






























lunes, 30 de enero de 2017

Sistema blowerdoor.

Para arrancar con fuerza después de navidad, y seguir aprendiendo cosas nuevas, nos metemos de lleno con un sistema que esta llamado a dar mucha guerra.


Estoy seguro de que, si vives en una vivienda convencional, en algún momento has notado alguna corriente de aire que no sabes de donde procede.


Puede ser que se haya producido por el paso de una persona o por la convección de los radiadores, en cualquier caso en algunos puntos de la casa se esta mas confortable que en otros y en parte es debido a las corrientes de aire.  Asumimos que las casas tienen filtraciones y que no podemos saber de donde proceden, pero no es así.


El sistema blowerdoor, casi siempre acompañado de la termografía, nos permite visualizar las filtraciones de aire, Se trata de un sistema no invasivo que nos generara un mapa de defectos constructivos y autopistas de filtración de aire que podremos tapar.


No cabe duda que existen puntos mas conflictivos, como pueden ser cercos de puertas y ventanas, las propias carpinterías, registros, pasos de instalaciones o rejillas de ventilación, es precisamente en estos puntos donde es importante que el técnico haga hincapié en la fase de construcción, pero si no lo ha hecho, es importante que se localicen las fugas de aire y se les ponga remedio.

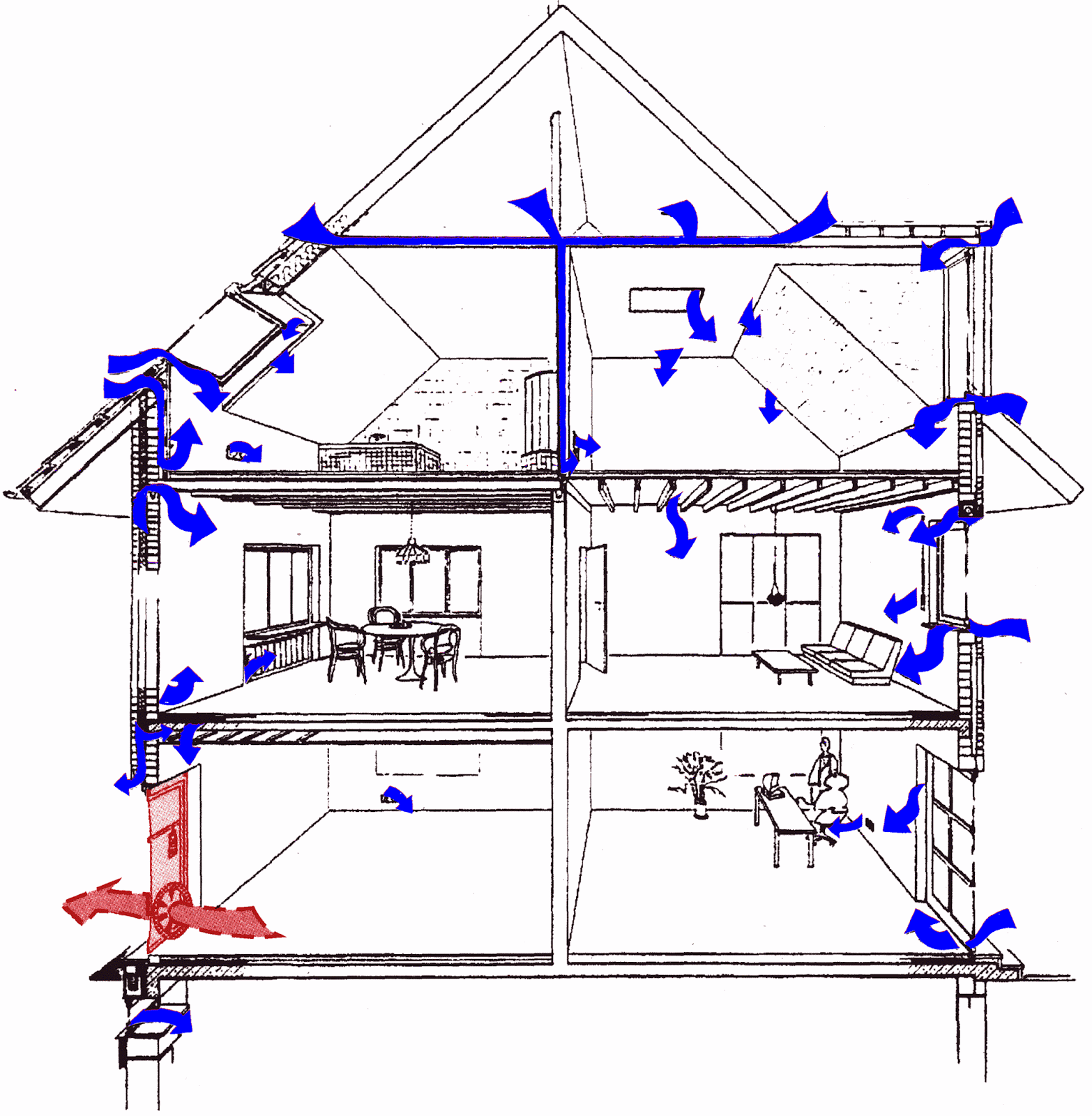

El sistema blowerDoor se basa en un principio muy sencillo, la diferencia de presión. Mediante un ventilador de gran potencia y unas sondas se mide la cantidad de aire que se extrae o se introduce para crear una diferencia de presión entre el interior y el exterior.

Generalmente se acompaña de una cámara termográfica y un generador de humo, para poder localizar la filtraciones.




La información obtenida con este sistema es valiosisima, ya que la filtración de aire es muy difícil de visualizar, ademas generando la diferencia de presión interior/exterior remarcamos las pequeñas filtraciones para hacerlas visibles a la termografía.



Una vez realizado el informe actuaremos sobre las filtraciones mas importantes, y mejoraremos de forma muy importante el confort interior.

lunes, 23 de enero de 2017

Arquitecto técnico como coordinador de seguridad y salud


En Eficiencia Asequible ya vimos lo que era un Arquitecto técnico, y que funciones podía desempeñar en una obra.

Una de las funciones más características es la de coordinador de seguridad y salud. Ahora la duda es: ¿Qué es un coordinador de seguridad y salud?


Pues bien, como es indica en el cargo es la persona que se encarga de coordinar las actividades y el personal para el correcto desarrollo del centro de trabajo, en el sentido de la seguridad laboral y la salubridad del centro de trabajo y del personal. En resumen, el ángel de la guarda del personal de la obra.

Es necesario que exista esta persona en la obra, para que desde un punto de vista imparcial detecte los posible problemas y los ponga solución, ademas de indicar a la constructora las actuaciones necesarias para conseguir la mayor eficiencia seguridad/economía.


Un coordinador de seguridad y salud, trabajando para una constructora, sera el encargado de redactar los estudios de seguridad y salud, y de asesorar en las redacciones de los planes de seguridad.

Si el coordinador forma parte de la dirección facultativa, sera el encargado de aprobar los planes de seguridad y salud y de coordinar los trabajos para velar por su cumplimiento, ademas sera el encargado de la seguridad en la obra, es decir, la limpieza general, la aplicación de medidas preventivas o de las medidas de acceso a la obra.


Aparte de estas funciones un coordinador de seguridad y salud puede desempeñar su trabajo en organismos de la administración, mutuas, fundaciones y empresas dedicadas al estudio, planificación y seguimiento de los sistemas de Seguridad y Salud y prevención de riesgos laborales.


Dicho esto, el Artículo 9 del Real Decreto 1627/1997 dice que las obligaciones del coordinador en materia de seguridad y de salud durante la ejecución de la obra son:

a) Coordinar la aplicación de los principios generales de prevención y de seguridad:

1º. Al tomar las decisiones técnicas y de organización.

2º. Al estimar la duración requerida para la ejecución de los trabajos.

b) Coordinar las actividades de la obra para garantizar que los contratistas y, en su caso, los subcontratistas y los trabajadores autónomos apliquen de manera coherente y responsable los principios de la acción preventiva.

c) Aprobar el plan de seguridad y salud elaborado por el contratista y, en su caso, las modificaciones introducidas en el mismo.

d) Organizar la coordinación de actividades empresariales.

e) Coordinar las acciones y funciones de control de la aplicación correcta de los métodos de trabajo.

f) Adoptar las medidas necesarias para que sólo las personas autorizadas puedan acceder a la obra.
